スプリンクラーヘッドの設置基準
消防法に基づく配置ルールを専門業者が分かりやすく解説
建物の火災対策として重要な消防設備の一つがスプリンクラー設備です。
火災が発生すると自動的に散水して初期消火を行い、延焼を防ぐことで人命や財産を守る役割を担います。
しかし、スプリンクラー設備は「設置すればよい」というものではなく、消防法や技術基準に基づいた設計・配置が必要です。
この記事では、スプリンクラー設備の導入を検討している建物オーナー・施設管理者・工務店の方に向けて、スプリンクラーヘッドの設置基準や配置ルールを分かりやすく解説します。
スプリンクラーヘッドの設置基準（消防法）
スプリンクラー設備は主に以下の法令・基準に基づいて設計されます。
- 消防法
- 消防法施行令
- 消防法施行規則
- 消防庁告示による技術基準
設計では次のような要素を考慮して配置が決まります。
- ヘッドの設置間隔
- 壁からの距離
- 防護面積
- 天井高さ
- 散水を妨げる障害物の有無
これらの基準を満たすことで、火災発生時に建物全体へ確実に散水できる設備になります。
スプリンクラーヘッドの防護面積と設置間隔
スプリンクラーヘッドには、1台でカバーできる防護面積が定められています。
例えば一般的なスプリンクラーの場合
- 有効散水半径：約2.3m（特定施設水道連結型では2.6m）
- 防護面積：約12〜13㎡
程度が基準となります。
そのため、ヘッドの配置間隔が広すぎると散水が届かない空白エリアができてしまうため、規定の範囲内に複数設置する必要があります。
壁からの距離
スプリンクラーヘッドは壁際の火災にも対応できるよう、壁から一定距離以内に設置する必要があります。
一般的な基準では
- 壁から約2.6m以内
にヘッドを設置する配置となります。
この距離を超えてしまうと、壁付近で火災が発生した際に十分な散水が行われない可能性があります。
天井との距離（デフレクター位置）
スプリンクラーヘッドには、水を拡散させるための「デフレクター」と呼ばれる部品があります。
このデフレクターの位置にも設置基準があります。
主な基準は次の通りです。
- デフレクターと天井の距離：30cm以下
- ヘッド軸は取付面に対して直角
これらの条件を満たすことで、水が均等に広がり、効果的な消火が可能になります。
散水障害物がある場合の設置基準
スプリンクラーは、水が遮られないように配置することが重要です。
以下のような設備がある場合は注意が必要です。
- 梁（はり）
- 空調ダクト
- 棚
- 照明器具
- 垂れ壁
例えば
- 幅1.2m以上のダクトや棚がある場合は、その下にもヘッドを設置
- 天井から40cm以上突出した梁がある場合は、区画ごとにヘッドを設置
などの設計が必要になります。
また、棚や間仕切りなどで散水が遮られる場合は、追加のヘッド設置が必要になるケースもあります。
スプリンクラーヘッドの種類
スプリンクラーには設置場所や用途に応じて複数の種類があります。

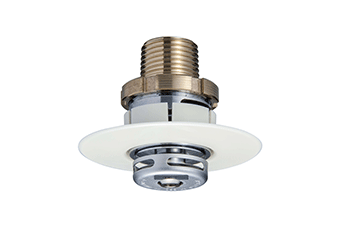

ペンダント型（下向き）
最も一般的なタイプで、天井から下向きに設置されます。スプリンクラーヘッドといえば基本的にはこれです。オフィス・店舗・施設などで広く使用されています。

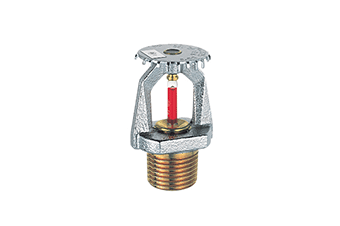

アップライト型（上向き）
配管の上部に設置するタイプで、倉庫や工場など天井が高い施設で使用されます。駐車場等の泡消火設備で火災感知部のヘッドとしてもよく使用されます。
側壁型（サイドウォール）
壁面に設置するタイプで、廊下や狭い空間などに使用されます。ショッピングモールの吹き抜け部壁面などによく使われています。
コンシールド型
化粧カバー付きで、ホテルやマンションなど意匠性が求められる場所に採用されます。一部メーカの特定施設水道連結型スプリンクラー設備の湿式でもよく使われています。
スプリンクラー設計で重要な「水平距離」
スプリンクラーヘッドの配置は、**ヘッドからどの範囲まで散水できるか（水平距離）**を基準に設計されます。
設計では
- 有効散水半径
- 建物用途
- 天井高さ
- 可燃物量
などを考慮して、ヘッド配置を決定します。
そのため、建物ごとに最適な配置計画を行う専門的な設計が必要になります。
スプリンクラーヘッドの設置免除できる場所
一 階段（令別表第一（二）項、（四）項及び（十六の二）項に掲げる防火対象物並びに同表（十六）項イに掲げる防火対象物のうち同表（二）項及び（四）項に掲げる防火対象物の用途に供される部分に設けられるものにあつては、建築基準法施行令第百二十三条に規定する避難階段又は特別避難階段（第二十六条において「避難階段又は特別避難階段」という。）に限る。）、浴室、便所その他これらに類する場所
二 通信機器室、電子計算機器室、電子顕微鏡室その他これらに類する室
三 エレベーターの機械室、機械換気設備の機械室その他これらに類する室
四 発電機、変圧器その他これらに類する電気設備が設置されている場所
四 発電機、変圧器その他これらに類する電気設備が設置されている場所
五 エレベーターの昇降路、リネンシュート、パイプダクトその他これらに類
六 直接外気に開放されている廊下その他外部の気流が流通する場所する部分
六 直接外気に開放されている廊下その他外部の気流が流通する場所
七 手術室、分娩べん室、内視鏡検査室、人工血液透析室、麻酔室、重症患者集中治療看護室その他これらに類する室
八 レントゲン室等放射線源を使用し、貯蔵し、又は廃棄する室
九 令別表第一（一）項に掲げる防火対象物並びに同表（十六）項イ及び（十六の三）項に掲げる防火対象物のうち同表（一）項の用途に供される部分（固定式のいす席を設ける部分に限る。）でスプリンクラーヘッドの取付け面（スプリンクラーヘッドを取り付ける天井の室内に面する部分又は上階の床若しくは屋根の下面をいう。次条において同じ。）の高さが八メートル以上である場所
九の二 令別表第一（六）項イ（１）及び（２）並びにロに掲げる防火対象物並びに同表（十六）項イ、（十六の二）項及び（十六の三）項に掲げる防火対象物のうち同表（六）項イ（１）若しくは（２）又はロの用途に供される部分（当該防火対象物又はその部分の基準面積が千平方メートル未満のものに限る。）の廊下（第六号に掲げるものを除く。）、収納設備（その床面積が二平方メートル未満であるものに限る。）、脱衣所その他これらに類する場所
十 令別表第一（十六）項イに掲げる防火対象物で同表（十）項に掲げる防火対象物の用途に供される部分のうち、乗降場並びにこれに通ずる階段及び通路
十の二 令別表第一（十六の三）項に掲げる防火対象物の地下道で、通行の用に供される部分
る。）、同条第一項第四号及び第十号の防火対象物並びに同項第十二号の防火対象物（令別表第一（十六）項ロに掲げるものに限る。）の階（地階又は無窓階を除く。）の部分（令別表第一（五）項ロに掲げる防火対象物の用途に供される部分を除く。）で、前項第一号（令第十二条第一項第三号の防火対象物（令別表第一（十六）項イに掲げるものに限る。）のうち、同表（一）項から（六）項まで又は（九）項イに掲げる防火対象物の用途に供される部分が存しない十階以下の階に適用する場合にあつては、前項第一号ニ中「二百平方メートル」とあるのは、「四百平方メートル」と読み替えるものとする。）又は第二号に該当するもの
十二 主要構造部を耐火構造とした令別表第一（十六）項イに掲げる防火対象物（地階を除く階数が十一以上のものを除く。）の階（地階及び無窓階を除く。）の同表（七）項、（八）項、（九）項ロ又は（十）項から（十五）項までに掲げる防火対象物の用途に供される部分のうち、これらの用途に供される部分以外の部分と耐火構造の壁及び床で区画された部分で、次のイ及びロに該当するもの
イ 区画する壁及び床の開口部の面積の合計が八平方メートル以下であり、かつ、一の開口部の面積が四平方メートル以下であること。
ロ イの開口部には、前項第一号ハに定める特定防火設備である防火戸を設けたものであること。
水の散布が逆効果になる場所や通路、水を使う場所などは設置が免除されます。
スプリンクラー設備は専門設計が必要
スプリンクラー設備は、以下の条件によって設計が大きく変わります。
- 建物用途（ホテル・店舗・福祉施設など）
- 延べ床面積
- 天井高さ
- 内装仕上げ
- 可燃物量
消防法では、これらを踏まえて消防設備士などの専門資格者による設計・施工が求められています。
設置基準を満たしていない場合
- 消防検査での指摘
- 建物使用開始の遅延
- 法令違反
といった問題が発生する可能性があります。
